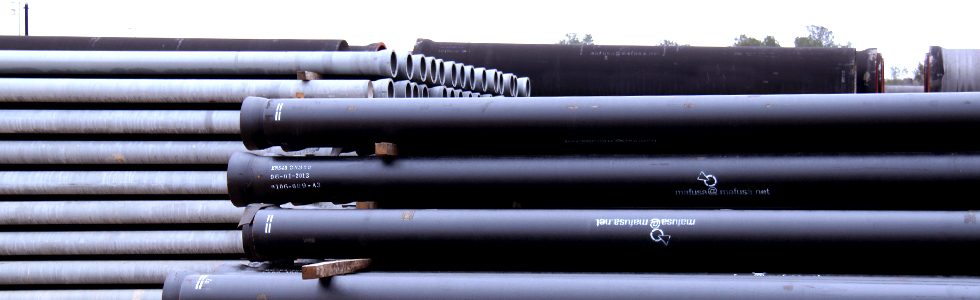

FMK ofrece tubo de fundición dúctil fabricado según las normas EN-545 y EN-598, con diámetros de tubería desde DN 80 hasta DN 1200 tanto de la antigua clase K9 como de las nuevas según la norma EN 545-2006 y EN 545-2010 (respectivamente), así como tubería de saneamiento a presión correspondiente a la norma EN 598-2009.

tuberias de fundición para conducciones hidráulicas. FMK hydraulic supplies

Fabricación de Alta Calidad

Efecto de la forma del granito

En las llamadas fundiciones grises, el grafito está presente en forma de láminas, de ahí su nombre “fundición laminar”.



Al producirse esfuerzos de tracción en ciertos puntos, algunas de esas láminas pueden iniciar grietas. Por ello los metalúrgicos han trabajado para disminuir o eliminar este efecto, cambiando el tamaño o distribución de las láminas.

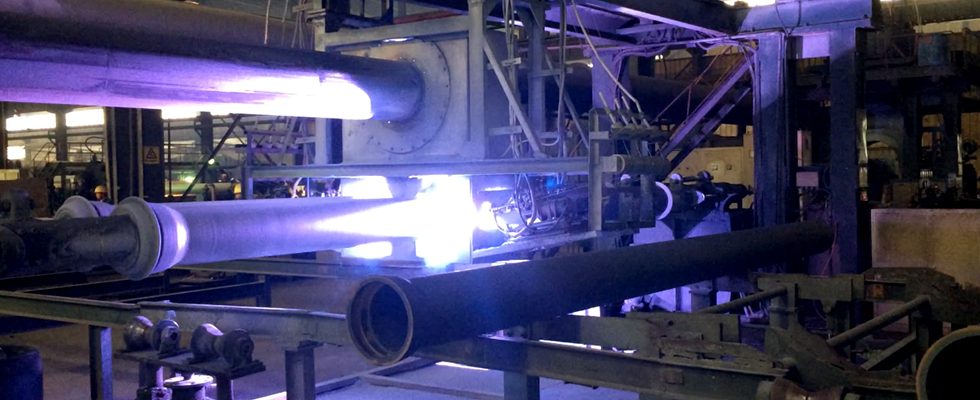

En una primera etapa, la adopción del proceso de centrifugación a los tubos de fundición gris o laminar, permitió una mejora apreciable, al producir láminas de grafito muy finas. Un avance decisivo sucedió en 1948, cuando trabajos comunes entre USA y Gran Bretaña permitieron  descubrir la fundición de grafito esferoidal, comúnmente conocido como fundición dúctil.



El grafito ya no se presenta en forma de láminas, sino que precipita en forma esférica. La posibilidad de propagación lineal de las fisuras es así eliminada. La precipitación del grafito, en forma esferoidal, se obtiene gracias a la adición controlada de pequeñas cantidades de magnesio a la precipitación, previamente desulfurada matriz férrica.



Este tipo de fundición consigue casi igualar las propiedades mecánicas del acero pero manteniendo un excelente comportamiento frente a la corrosión.

Propiedades del grafito en forma esférica

El hierro dúctil debe sus excelentes propiedades mecánicas a la forma esferoidal del grafito:

  • Resistencia a tracción
  • Resistencia al impacto
  • Alto límite elástico
  • Buen alargamiento

Estas propiedades son optimizadas controlando la composición química y con un tratamiento térmico de la matriz férrica.
La fundición dúctil mantiene las cualidades tradicionales de las fundiciones, resultante de su contenido en carbono:

  • Resistencia a la compresión
  • Moldeabilidad
  • Resistencia a la abrasión
  • Se puede mecanizar
  • Resistencia a la fatiga

Normas

Todos los tubos y accesorios de Mafusa son fabricados empleando las normas:
ISO 2531-2009 / EN 545-2010 / EN 598-2009

Especificaciones Producto EN 545 / ISO 2531 Fábrica
Resistencia a la tracción (Mpa) Tubos / Accesorios 420 / 400 ?400
Límite elástico Rp 0.2 (Mpa) Tubos / Accesorios 300* / 300 300
Alargamiento a rotura (A en %) Tubos / Accesorios ? 10% DN ? 1000 / 7% DN > 1000 / ?5% (piezas)
Dureza (HB) Tubos / Accesorios < 230 / < 250

ISO 2531-2009 / EN 545-2010 / EN 598-2009 permite valores entre 270 y 300 cuando:

A ? 12% para DN ? 1000 – A ? 10% para DN > 1000

Comparación de propiedades mecánicas

Tubería de fundición dúctil Tubería de fundición gris Tubería de acero
Resistencia a la tracción (Mpa) Min. 420 150 – 260 Min. 400
Límite elástico (N/mm²) 300
Resistencia al doblado (N/mm²) Min. 590 200 – 360 Min. 400
Alargamiento (%) DN 100 – 1000 ? 10%
DN 1200 – 2200 ? 7%
Insignificante Min.18%
Módulo elasticidad (N/mm²) Aprox. 16 x 10? Aprox. 16 x 10? Aprox. 16 x 10?
Dureza (HB) Máx. 230 Máx. 230 Aprox. 140

Varios estudios sobre los efectos de terremotos en la red de agua potable muestran que el ratio de daños por Km de tubería de fundición dúctil es la cuarta parte que para la fundición gris y la tercera parte que para otros tipos de tubería.
