Descripción del proyecto
DESCRIPCIÓN

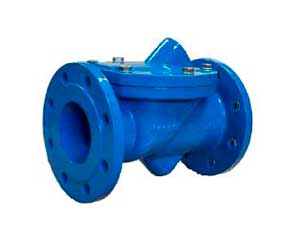

La válvula de retención de simple clapeta PROINVAL
funciona como obturador y cierra el paso, por gravedad,
cuando el fluido circula en dirección no deseada.
APLICACIÓN:
Para agua potable y líquidos neutros hasta una temperatura máxima de 90°C
NORMAS:
- Fabricación según la norma EN 1074-3 EN558-1 Serie 48
- Distancia entre caras según EN 558 Tabla 1 Serie Básica 48
- Bridas y taladros según EN 1092-2 (ISO 7005-2), PN10/1
ENSAYOS Y CERTIFICADOS:
- Prueba hidráulica de presión según EN 1074 parte 1 y 2 / EN 12266-1 tarifa A
- Prueba hidráulica Cuerpo 1.5 x PN (en bar): 15 bar
- Prueba hidráulica Asiento 1.1 x PN (en bar): 11 bar
- Ensayo del par de cierre
- Directiva de la UE 2014/68/UE: productos excluidos, articulo 1, S 2B hasta DN300. Categoría de riesgo I Mod. A de DN350 a DN400
CARACTERÍSTICAS GENERALES:
- Rango desde DN50 hasta DN400
- 100% de sellado a 0,2 bar
- Pérdida mínima de carga
- Baja emisión de ruido
- La clapeta de goma está totalmente encapsulada para un sellado superior y resistencia a la corrosión
- Instalación en posición horizontal o vertical
- El paso liso y total garantiza flujo completo
- Pintura epoxi 250 micras mínimo. RAL 5015
- Temperatura de trabajo -5°C +90°C
- Presión máxima de trabajo 16 bar
